EM804B-SL30W-2835-54-V1.0

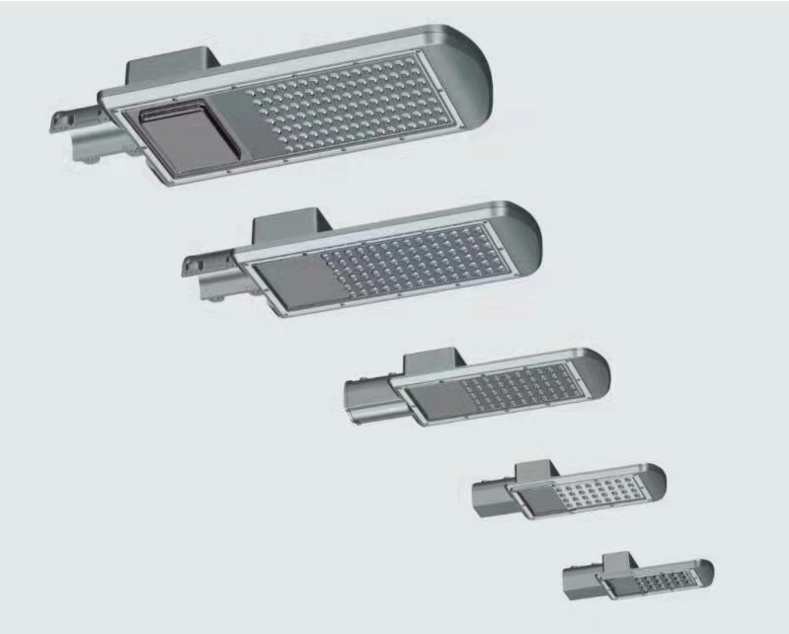

本实用新型公开了一种一体化路灯，包括壳体、光伏板和光源，其中，壳体的上部进一步设置有支撑架，支撑架的一端与壳体的后端轴连接，另一端与光伏板的上端轴连接，光伏板的下端与壳体的前端轴连接，光伏板与壳体上表面之间的夹角为15-60度。支撑架为伸缩套管，包括套管和伸缩杆；套管上设置有多个锁槽，伸缩杆上设置有锁扣，锁扣与不同锁槽之间的扣合实现支撑架的长度变化。壳体的上表面的中部设置有航空插头，光伏板、航空插头、蓄电池，控制器与光源之间通过电线电连接，光源为LED灯，光源固定在壳体的下表面上。结构简单，使用方便，安装效率高，光伏板角度可调，接线容易，拆装维修光伏板速度快。



技术参数 (例如材质、工艺、尺寸的技术标准等)

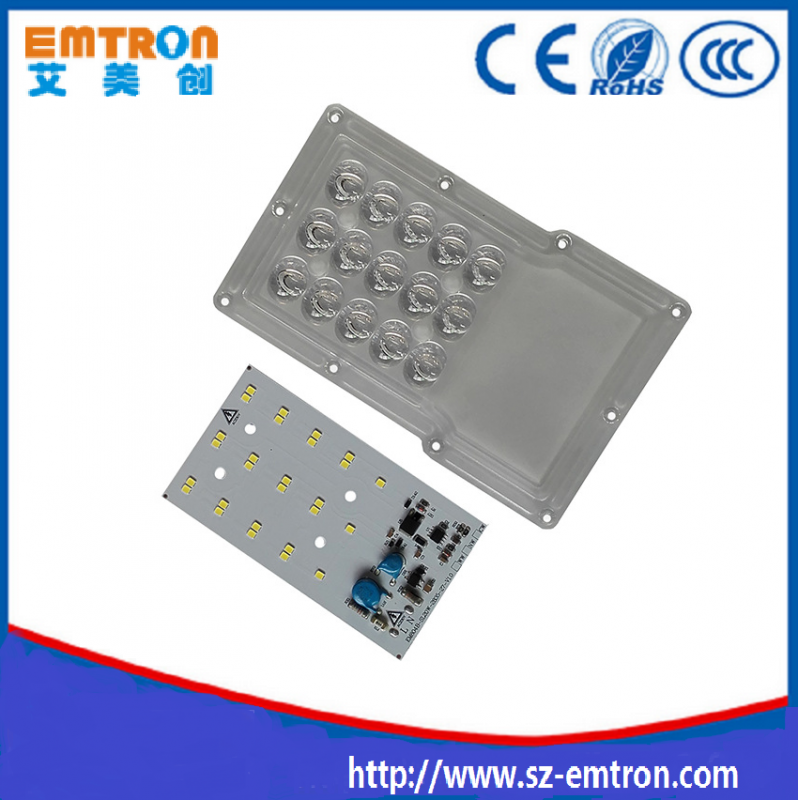

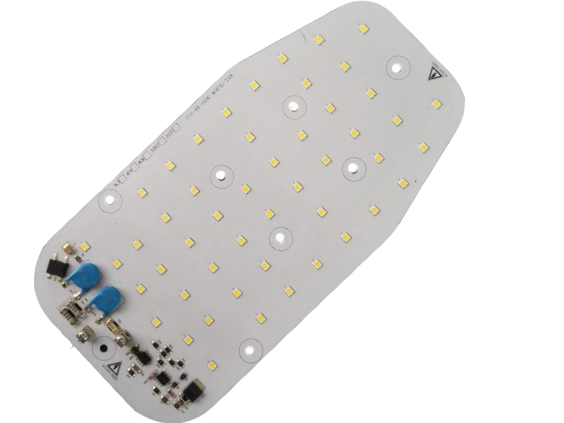

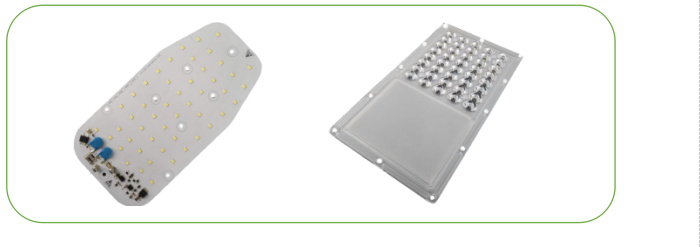

经济型AC20-100W DOB（Drive on board）路灯模组
产品型号：EM804B-SL20W-2835-27-V1.0

光源:SMD9V/2835 27pcs
瓦数:20W
输入电压:AC200-270V
功率因素:0.98
抗浪涌:4KV
光通量(lm):2200lm±5%
色温(K)：3000-6000K
显色指数>70
角度: 70*140°
材质:铝基板1.6
寿命(H):>30,000
工作温度:-30℃ ~ 55℃
尺寸:116mm*65mm
